伺服壓力機液壓缸及結構

作者：金拓科技發布時間：2015/3/23 11:02:21

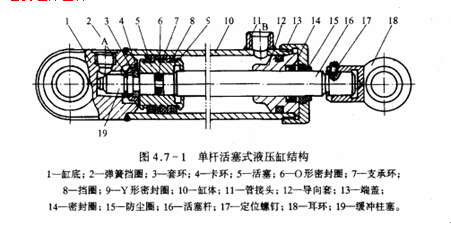

圖4.7-1為一種常見的單懺雙作用活塞式液壓缸。當油體固定時，口A進液，口B回液，返回行程時，迸液腔和回液膠交換。液壓缸通常缸體、銷量在、缸底、活塞、耳環、導向套及密封組件組成。
伺服壓力機缸體、缸底、缸蓋和導向套缸體常用材料為35號、45號鋼和無縫鋼管(居多)；單桿活塞式液壓缸的缸體和缸底多采用燁接工藝，缸體用35號鋼；非焊接時采用45號鋼，內孔磨削，我面粗槌度為R.=0..32µm-l.6µm.有防腐蝕要求時，表面鍍錨，厚度為J=0.0.3mm-0.0.5mm.研磨拋光。

缸蓋多用35號、45號鋼或ZG35號、ZG45號鑄鋼或鑄鐵；導向套可以是缸蓋本身.這時缸盞內孔堆燼策銅、青銅或其他耐磨材料。導向套為單獨零件時，采用鑄鐵、黃銅、青銅或尼龍，導向套內孔表團粗糙度為R.=1.4µm為宜。
缸體與缸益的連接方式(見圖4.7-2)有法蘭連接、卡環連援、外螺紋連核、內鯨紋連接、拉桿連接及焊接連接。接連接只能用于一端，另一端必須采用其他結構。
伺服壓力機活塞組件
當液壓缸行程較短、活參與活塞桿直徑相差不大時，可將兩者做成M體式，常用材料為35號鋼和45號鋼。在多數情況下，活塞與活塞抨采用裝配式活塞與活塞桿分開，用適當結構將兩者連續在一起。裝配式活塞材料為鑄鐵、耐磨鑄鐵或鋁合金。實心活塞桿用35號鋼或45號鋼，空心活塞抨用35號無縫鋼管或45號無縫鋼管，活塞桿要調質α30.HB-285HB)和洋火(45HRC-55HRC)處理，摩擦密封面要鍍錯，厚度為/J=0.03mm-0.5mm并拋光。
活M與活塞桿的連接方式有螺紋連接(見圖4.7-3(a)、卡環連接(見圖4.7-3(b)和銷軸連接等形式�；钊麠U頭部亙接與工作機構相連接，根據負載要求不同，其頭部結構形式有單耳環(帶襯套、不帶襯套)、雙耳環、球頭、內螺紋和外螺紋等，如圖4.7-4所示。
