四柱油壓機壓力繼電器是將液壓信號轉換為電信號的轉換裝置。即當其進口油壓達到壓力繼電器調整壓力時，能自動接通或斷開電路，發出電信號，使電磁閥、中間繼電器、電動機等電氣元件通電或斷異，以實現對液壓系統有關回路的控制。
1.壓力繼電器的結構和工作原理

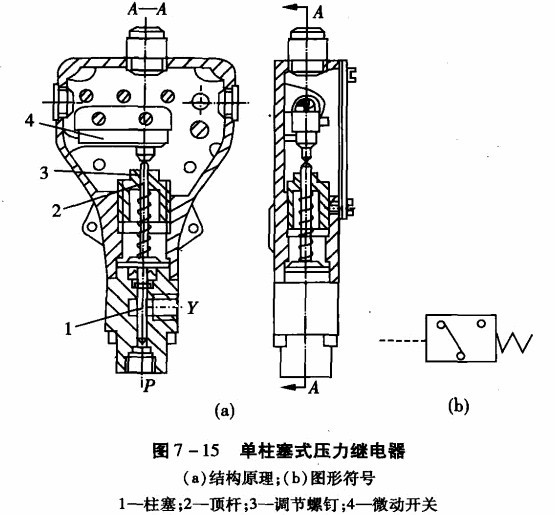

圖7 -15 (a)為單柱塞式壓力繼電器的結構原理圖。壓力油從油口P進入，并作用于柱塞1的底部，當壓力達到彈簧的調定值時，便克服彈簧阻力和柱塞表面摩擦力，推動柱塞上升，通過頂桿2觸動微動開關4發出電信號。圖7 -15(b)為壓力繼電器的圖形符號。
四柱油壓機壓力繼電器發出電信號的最低壓力和最高壓力間的范圍稱為調壓范圍。擰動調節螺釘3即可調整其工作壓力。壓力繼電器發出電信號時的壓力，稱為開啟壓力；切斷電信號時的壓力稱為閉合壓力。由于開啟時摩擦力的方向與油壓力的方向相反，閉合時則相同，故開啟壓力大于閉合壓力，兩者之差稱為壓力繼電器通斷調節區間。它應有一定的范圍，否則，系統壓力脈動時，壓力繼電器發出的電信號會時斷時續。中壓系統中使用的壓力繼電器調節區間一般為0.35 -0.8 MPa。
2.四柱油壓機壓力繼電器的應用

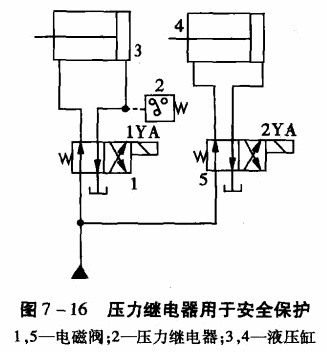

(1)用于安全保護。如圖7 -16所示，將壓力繼電器2設置在夾緊液壓缸的一端，液壓泵啟動后，首先將工件夾緊，此時夾緊液壓缸3的右腔壓力升高，當升高到壓力繼電器的調定值時，壓力繼電器2動作，發出電信號使2YA通電，于是切削液壓缸4進刀切削。在加工期間，壓力繼電器2微動開關的常開觸頭始終閉合。若工件沒有夾緊，繼電器2斷開，于是2YA斷電，切削缸4立即停止進刀，從而避免工件未夾緊被切削而出事故。
(2)用于控制順序動作。如圖7 -17所示，液壓泵啟動后，首先2YA通電，液壓缸5左腔進油，推動活塞按①所示方向右移。當碰到限位器(或死擋鐵)后，系統壓力升高，壓力繼電器6發出電信號，使l川YA通電，高壓油進入液壓缸4的左腔若3YA也通電，液壓缸4的活塞快速右移；若3YA斷電，則液壓缸4的活塞慢速右移，其慢速運動速度由節流閥3調節，從而完成先①后②的順序動作。
(3)用于四柱油壓機液壓泵的啟閉。如圖7 -18所示回路中有兩個液壓泵，1為高壓小流量泵，5是低 壓大流量泵。當活塞快速下降時，兩泵同時輸出壓力油。當液壓缸3活塞桿抵住工件開始加壓時，壓力繼電器4在壓力油作用下發出動作，觸動微動開關，將常閉觸點斷開，使液壓泵5停轉。在加工過程中減慢液壓缸的速度，同時減少動力消耗。
(4)用于液壓泵卸荷。如圖7 -19所示，該圖與圖7 -18所示回路相似，但壓力繼電器不是控制液壓泵停止轉動，而是控制二位二通電磁閥，將液壓泵5輸出的壓力油流回油箱，使真卸荷。
