四柱油壓機流量監制閥

作者：金拓科技發布時間：2013/6/27 11:21:42

流量控制閥通過改變閥口通流面積來調節輸出流量，從而控制執行元件的運動速度。常用的流量閥有節流閥和調速閥兩種。
四柱油壓機流量控制閥的特性
1.節流口的流量特性公式流量閥的輸出流量與節流口的結構形式有關，實用的節流口都介于理想薄壁孔和細長孔，以使執元件的速度保持穩定不變，但實際上是做不到的。其主要原因是:液壓系統負載→般情況一不為定值，負載變化后，執行元件的工作壓力也隨之變化；與執行元件相連的節流閥，其前舌壓力差發生變化后，流量也就變化。另外，油溫變化時引起油的粘度發生變化，小孔流豆通用公式中的系數C值就發出變化，從而使流量發生變化。
另外，四柱油壓機油液中的雜質及因氧化而產生的膠質和瀝青等膠狀物質也會堵塞節流口或積聚在可流口上，積聚物有時又會被高速液流沖掉，使節流口面積時常變化而影響流量穩定性。通口面積越大，水力直徑越大，節流通道越短，節流口就越不容易堵塞，流量穩定性也就越好。
流量控制閥有個保證正常工作的最小流量限制值，稱為最小穩定流量。
2.節流口的形式

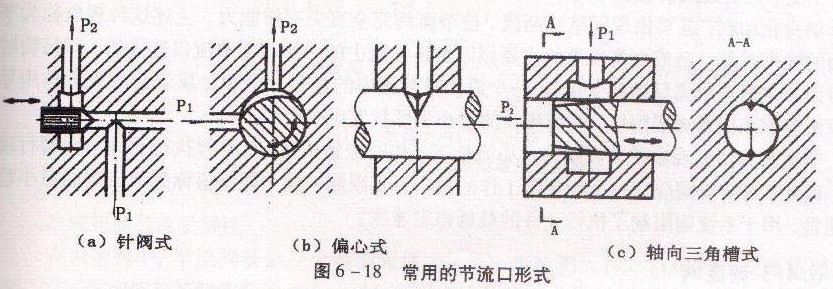

圖6 -18是常用的三種節流口形式。圖6 -18(a)為針閥式節流口，針閥做軸向移動，政主通流面積，以調節流量，其結構簡單，但流量穩定性差，一般用于要求不高的場合。圖6-8(b)為偏心式節流口，閥芯上開有截面為三角形或矩形的偏心槽，轉動閥芯就可改變通流亙積以調節流量，其閥芯受徑向不平衡力，適用于壓力較低的場合。圖6-18(c)為軸向三角噎式節流口，閥芯端部開有一個或兩個斜三角槽，在軸向移動時，閥芯就可改變通流面積的小，其結構簡單，可獲得較小的穩定流量，應用較廣泛。
